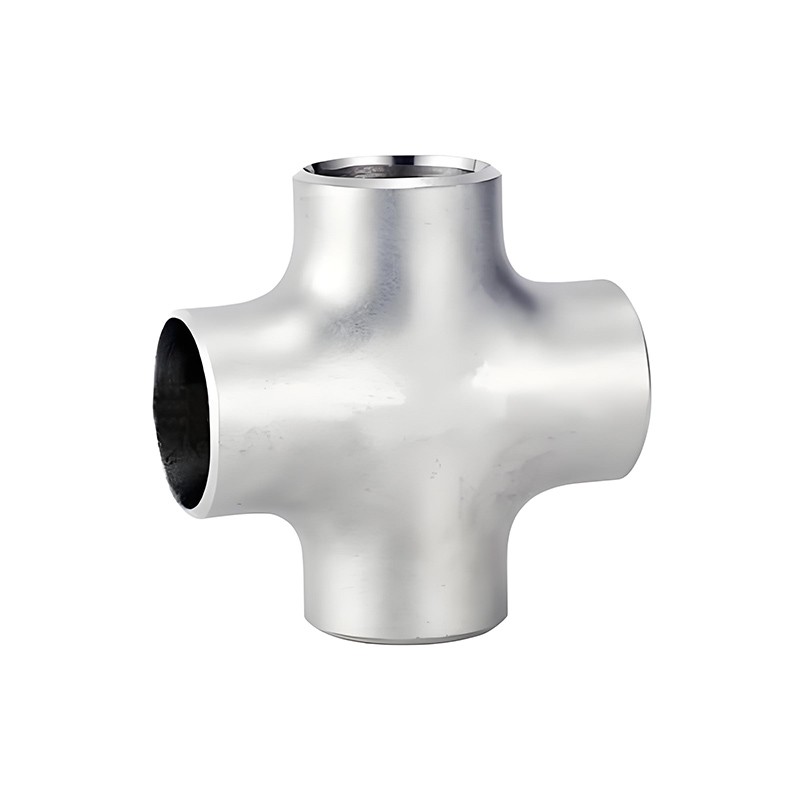

Salib konsentris stainless steel

Salib konsentris stainless steel, juga dikenal sebagai konektor pipa 4 arah, adalah komponen rekayasa presisi yang dirancang untuk membagi atau menggabungkan aliran fluida di empat arah dalam sistem perpipaan. Dibuat dari baja stainless 304, 316, atau 316L bermutu tinggi, fiting ini unggul dalam lingkungan korosif, bertekanan tinggi, dan suhu ekstrem, membuatnya ideal untuk industri seperti minyak dan gas, pemrosesan kimia, HVAC, dan pengolahan air.

UKURAN:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Ukuran Kustomisasi Konsultasikan Kami

mengirimkan permintaan

Deskripsi Produk

Nama Produk: Salib Konsentris Stainless Steel
Ukuran: Seamless 1/2 ″ -24 ″ (DN15-DN600)
Dilas 1/2 ″ -64 ″ (DN12-DN1600)
Standar: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Ketebalan: SCH5-XXS
Tingkat: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

Fitur Utama:

Konstruksi yang kuat: Desain yang mulus atau dilas memastikan kinerja tahan bocor di bawah tekanan hingga SCH 160.
Resistensi Korosi: Komposisi paduan kromium-nikel tahan terhadap asam, klorida, dan oksidasi.
Konfigurasi Serbaguna: Pilih persilangan yang sama (semua port ukuran yang sama) atau mengurangi persilangan (diameter campuran).
Higienis Finish: Permukaan yang dipoles (RA ≤0.8μm) memenuhi standar sanitasi untuk aplikasi makanan, farmasi, dan biotek.
Kisaran suhu: Kinerja stabil dari -196 ° C hingga 870 ° C, cocok untuk sistem kriogenik atau panas tinggi.

Aplikasi:

Mendistribusikan cairan dalam jaringan pipa yang kompleks.
Menghubungkan Garis Instrumentasi pada Tanaman Kimia.
Sistem HVAC untuk manajemen aliran udara/air.
Sistem Sanitasi dalam Produksi Susu, Minuman, dan Farmasi.
Sesuai dengan standar ASTM A403, ASME B16.11, dan DIN 2615. Ukuran khusus dan nilai material tersedia.

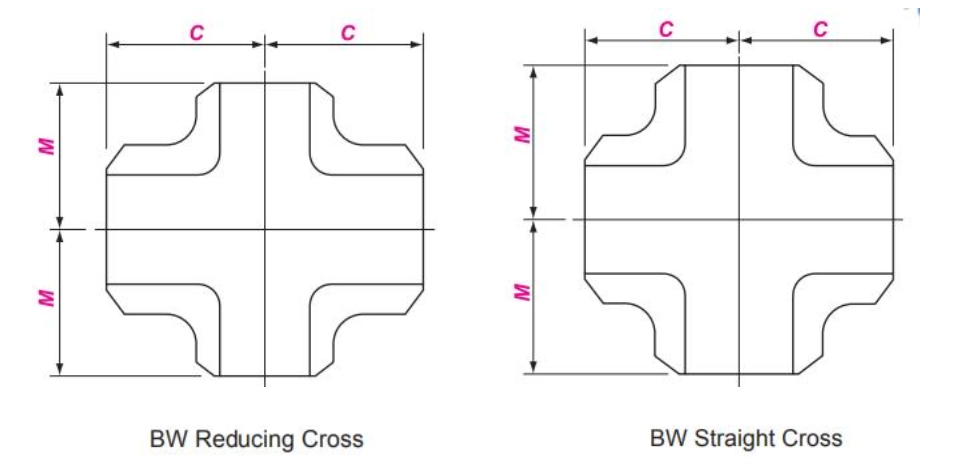

Ukuran nominal		Diameter luar di bevel	Pusat untuk mengakhiri
Ukuran nominal		Diameter luar di bevel	Pusat untuk mengakhiri
Dn	NPS	DARI	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499

Tag Panas: Salib konsentris stainless steel
