Siku industri stainless steel 45 °

UKURAN:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Ukuran Kustomisasi Konsultasikan Kami

mengirimkan permintaan

Deskripsi Produk

Ukuran: Seamless 1/2 ″ -24 ″ (DN15-DN600)
Dilas 1/2 ″ -64 ″ (DN12-DN1600)

Standar: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635

Ketebalan: SCH5-XXS

Tingkat: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

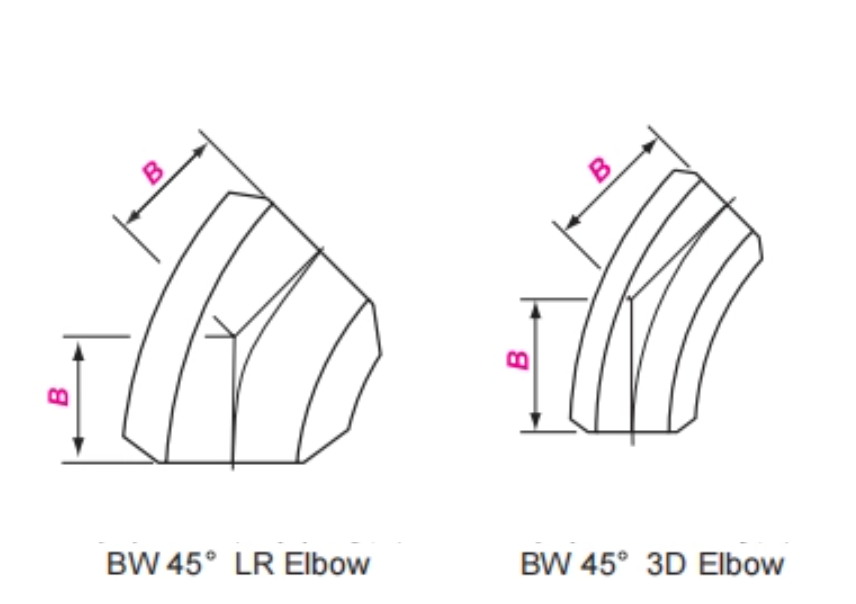

Ukuran nominal		Diameter luar di bevel	Pusat untuk mengakhiri
Ukuran nominal		Diameter luar di bevel	45 ° siku
Dn	NPS	DARI	B
Dn	NPS	DARI	Lr	3d
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

Spesifikasi:

Proses mulus/pengelasan, ukuran 1/2 "-48", Radius kelengkungan 1.5D/3D, kelas tekanan 150-2500 (ASME B16.9).
Proses: Pembentukan dingin+larutan anil, dinding dalam RA ≤ 1,6 μ m, sandblasting dinding luar atau pemolesan elektrolit (permukaan EP/BA opsional).

Keuntungan Kinerja

Optimalisasi Efisiensi Cairan: 45 ° Putar Mengurangi Turbulensi dan Kehilangan Tekanan (penurunan tekanan berkurang sebesar 40% dibandingkan dengan siku 90 ° *), cocok untuk jaringan pipa minyak/gas jarak jauh.
Kemampuan beradaptasi ruang: Desain kompak untuk memenuhi persyaratan kemudi sudut yang tidak tepat, cocok untuk ruang mesin kapal dan tata letak pipa padat di pabrik kimia.
Kinerja Seismik: Melewati MSS SP-117 Tes Kelelahan Siklik (≥ 5000 kali tanpa retakan), cocok untuk fasilitas zona seismik.

Aplikasi khas

Pipa kemudi unit retak katalitik di kilang
Sistem pengiriman air ultra murni untuk pabrik semikonduktor
Renovasi penghematan energi dari jaringan pipa udara terkompresi
