Lembar Tabung

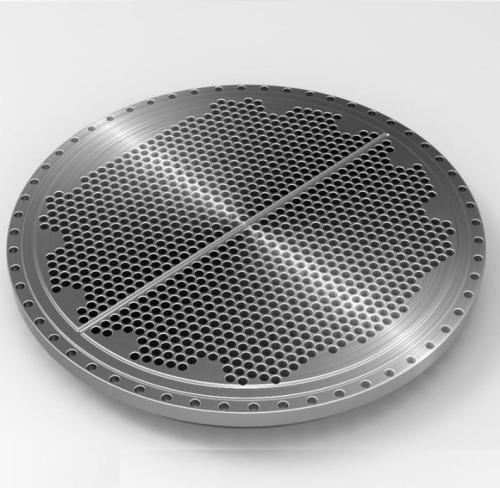

SN Valve adalah produsen lembaran tabung terkemuka di China. Alembaran tabungbiasanya terbuat dari pelat bulat datar, lembaran dengan lubang yang dibor untuk menerima tabung atau pipa di lokasi dan pola yang akurat relatif satu sama lain. Lembaran tabung digunakan untuk menopang dan mengisolasi tabung pada penukar panas dan ketel uap atau untuk menopang elemen filter. Tabung dilekatkan pada lembaran tabung dengan tekanan hidrolik atau dengan ekspansi roller. Lembaran tabung dapat ditutupi dengan bahan pelapis yang berfungsi sebagai penghalang korosi dan isolator. Lembaran tabung baja karbon rendah dapat mencakup lapisan logam paduan yang lebih tinggi terikat pada permukaan untuk memberikan ketahanan korosi yang lebih efektif tanpa biaya menggunakan paduan padat, yang berarti dapat menghemat banyak biaya.

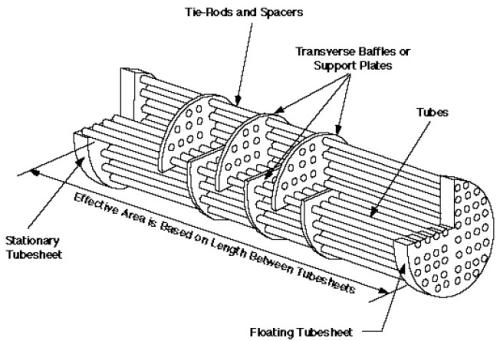

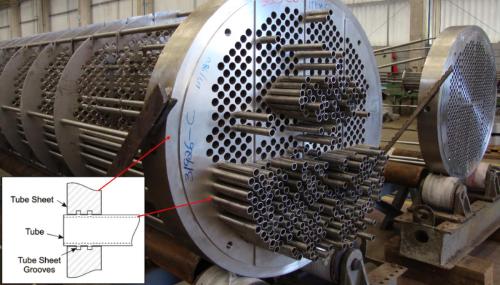

Mungkin penggunaan lembaran tabung yang paling terkenal adalah sebagai elemen pendukung dalam penukar panas dan ketel. Perangkat ini terdiri dari susunan padat tabung berdinding tipis yang terletak di dalam cangkang berbentuk tabung tertutup. Tabung ditopang di kedua ujungnya dengan lembaran yang dibor dalam a pola yang telah ditentukan untuk memungkinkan ujung tabung melewati lembaran. Ujung tabung yang menembus lembaran tabung diperluas untuk menguncinya di tempatnya dan membentuk segel. Pola lubang tabung atau “pitch” memvariasikan jarak dari satu tabung ke tabung. yang lain dan sudut tabung relatif satu sama lain dan terhadap arah aliran. Hal ini memungkinkan manipulasi kecepatan fluida dan penurunan tekanan, dan memberikan jumlah maksimum turbulansi dan kontak permukaan tabung untuk Perpindahan Panas yang efektif.

Dalam kasus dimana sangat penting untuk menghindari pencampuran cairan, lembaran tabung ganda dapat disediakan. Desain lembaran tabung merupakan proses yang cukup tepat dan rumit; jumlah tabung yang tepat perlu ditentukan dan pola lubang dihitung agar tersebar secara merata pada permukaan lembaran tabung. Penukar besar mungkin memiliki beberapa ribu tabung yang melewatinya dan disusun menjadi kelompok atau bundel yang dihitung secara tepat. Desain dan produksi lembaran sebagian besar dilakukan secara otomatis saat ini dengan perangkat lunak komputer (seperti CAD) yang melakukan perhitungan dan pengeboran lembaran tabung dilakukan pada mesin kontrol numerik komputer (CNC). Dalam desain ini, lembaran tabung luar berada di luar sirkuit cangkang, sehingga menghilangkan kemungkinan pencampuran cairan. Lembaran ban dalam berventilasi ke atmosfer sehingga kebocoran cairan mudah dideteksi. Departemen pengeboran pabrik flensa Hebei haihao memiliki peralatan pengeboran profesional dan tim kerja, kami dapat menyediakan lembaran tabung kualitas terbaik untuk Anda.
