Apa itu flensa tontonan buta?

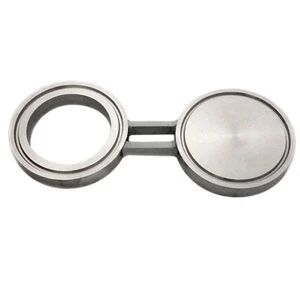

Jika sekop diletakkan di antara flensa, ia menghentikan lorong cairan; Spectacle Blind Flange, juga dikenal sebagai Gambar 8 Flange yang merupakan kombinasi dari dua yang dapat diputar agar berfungsi sebagai pengikat tunggal atau spacer cincin. Jenis flensa ini umumnya merupakan bagian dari logam daripada dipotong agar pas di antara dua flensa pipa dan biasanya diapit di antara dua gasket, tontonan buta sering terbuat dari dua cakram logam yang terpasang satu sama lain oleh bagian kecil baja. Sharpnya mirip dengan sepasang kacamata atau kacamata - karenanya nama tontonan buta. Salah satu ujung buta akan memiliki lubang untuk memungkinkan aliran melalui pipa selama operasi dan ujung lainnya padat untuk memblokir aliran selama pemeliharaan. Mereka umumnya dipasang sebagai perangkat permanen untuk memisahkan sistem perpipaan proses.

Seluruh gagasan flensa buta tontonan adalah sehingga seseorang dapat benar -benar yakin bahwa item peralatan dengan benar dan aman dikosongkan tanpa kemungkinan aliran atau kebocoran melalui katup selama pemeliharaan. Aliran dapat dialihkan ke barang -barang peralatan lainnya tetapi tidak hanya dengan melewati kosong karena ini akan membahayakan fungsi keamanan tontonan tontonan. Aliran harus katup dan tekanan dibebaskan sebelum melonggarkan baut flensa dan mengayunkan buta.

Flange buta tontonan mungkin memiliki jenis wajah sendi yang berbeda (wajah terangkat RF, wajah datar FF, sambungan cincin RTJ), tergantung jenis flensa.

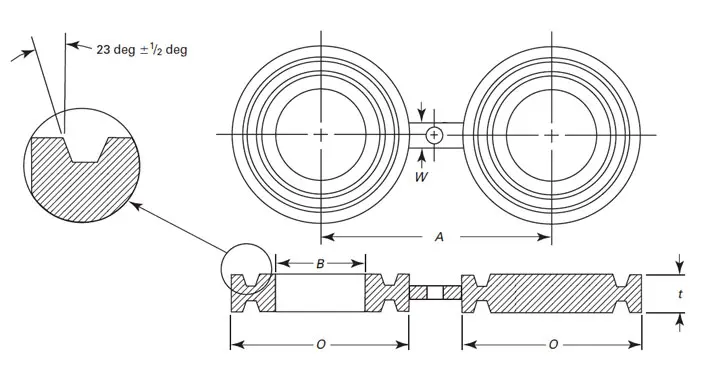

Gambar teknis untuk cincin-joint facing (f/rtj) figure-8 blank (spectacle blind flange) dibuat sesuai dengan ASME B16.48. A: Jarak garis tengah; O: Diameter luar flensa kosong; B: Diameter dalam ujung terbuka; T: Ketebalan kosong; W: Lebar web; T: Ketebalan batang dasi. Dimensi alur sendi cincin betina harus sesuai dengan ASME B16.5. Ukuran lubang pada batang pengikat (jika diperlukan karena jarak baut) harus sama dengan lubang baut flensa dan terletak sedemikian rupa sehingga tidak akan mengganggu perbatasan antara dua flensa. Ketebalan dimensi pengikat T, harus mampu mendukung berat kosong dalam semua orientasi tanpa deformasi permanen ke batang pengikat.
